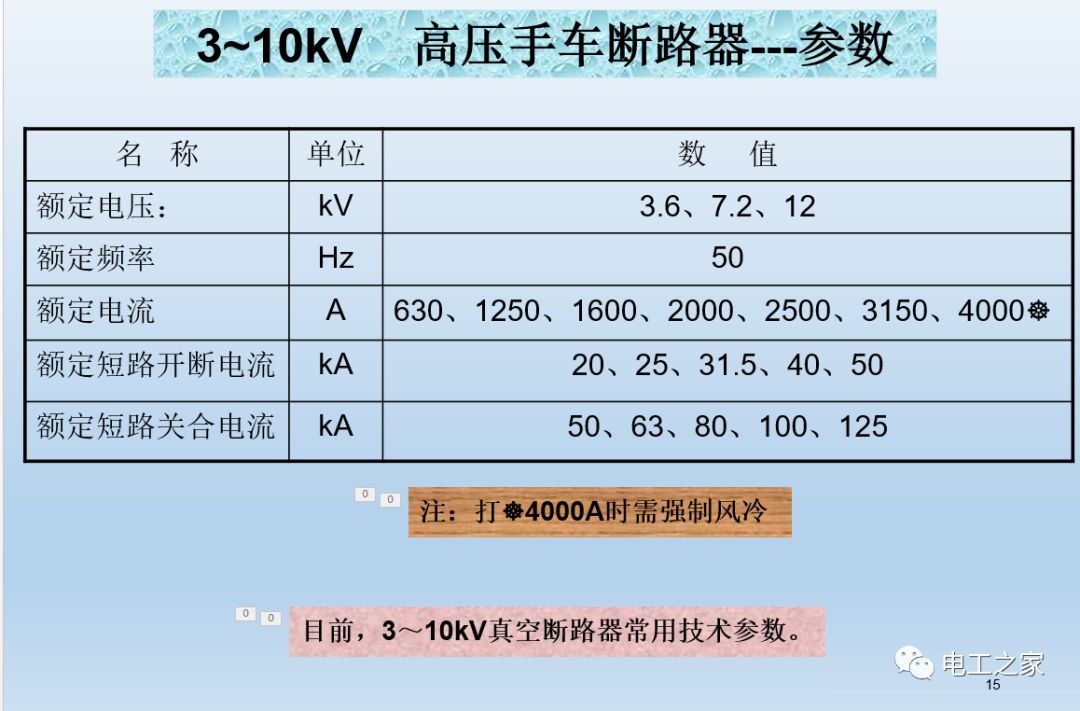

目前，随着我国10kV配电站真空灭弧室和真空断路器的发展，10kV系列真空断路器越来越多地应用于配电自动化站。随着10kV系列手车式真空断路器在3.6~12kV三相交流50Hz单母线分段系统中的广泛应用，操作简单、维护方便的KYN柜式中压设备也得到广泛应用。

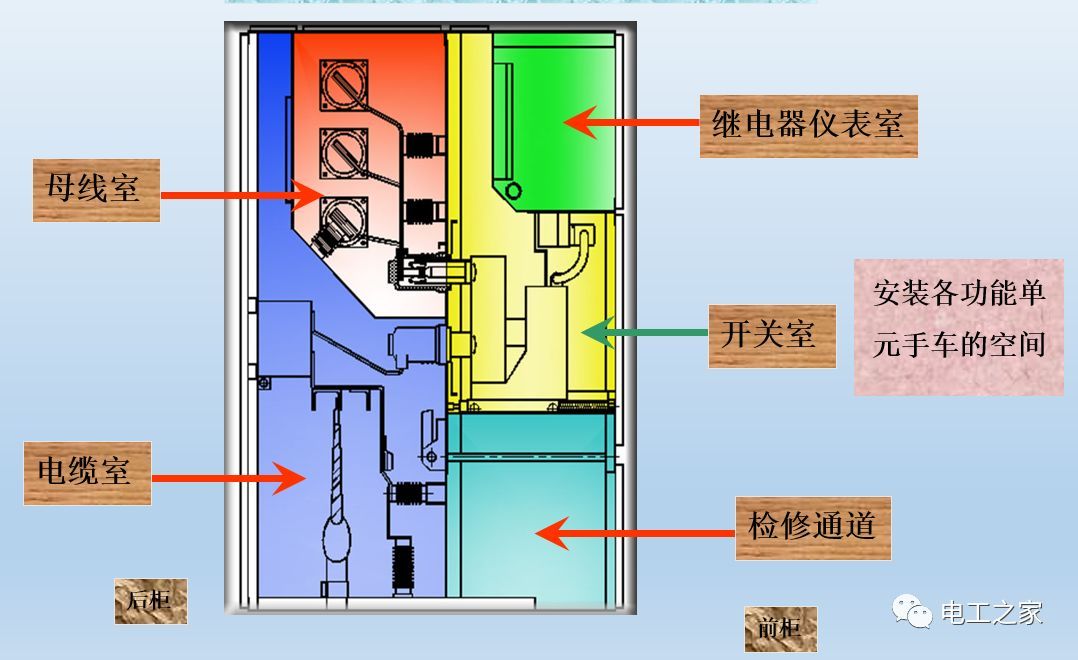

KYN系列中压开关柜基本框架介绍

保护手车知识简介

功能:正常供电时，通过负载电流，当供电系统发生短路故障或严重过载时，配合相应的继电保护或自动装置，迅速切断故障电流或过载。

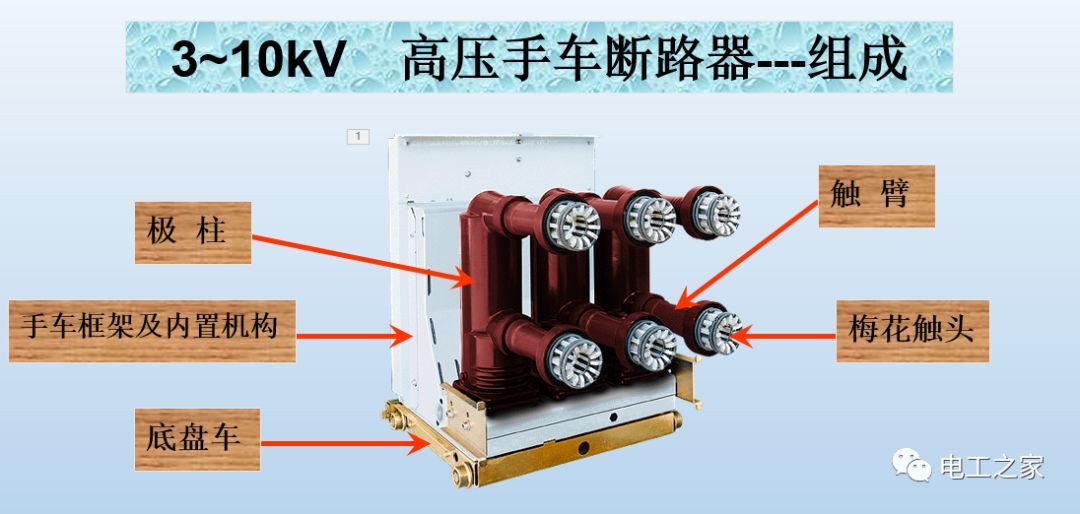

组成:它由底盘、杆、接触臂、动触头、机架和内部机构组成。

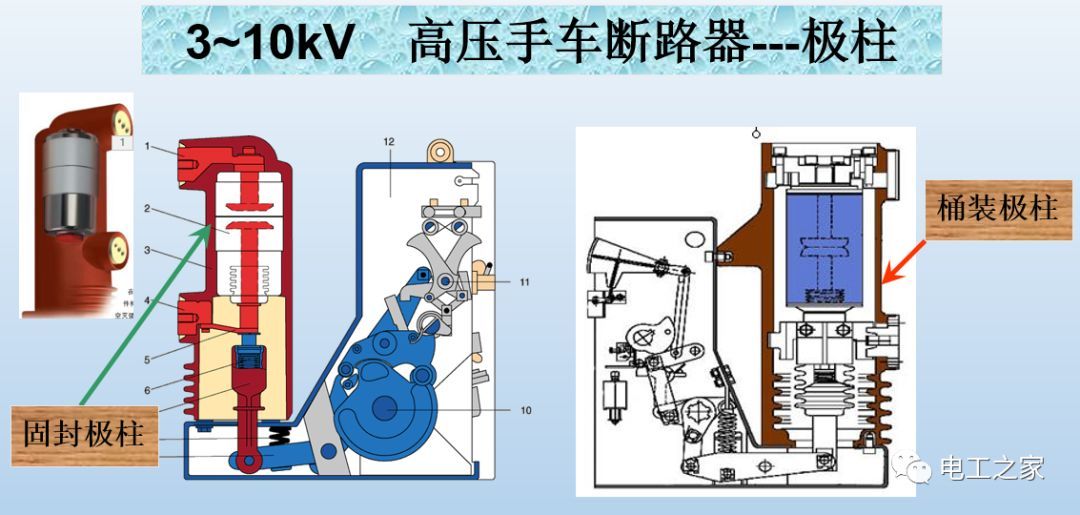

固定和密封杆:真空泡和联动机构与绝缘筒结合在一起，除尘效果更好。

桶杆:真空泡和联动机构安装在绝缘桶内。打开上盒盖，可以清楚地看到真空泡等。

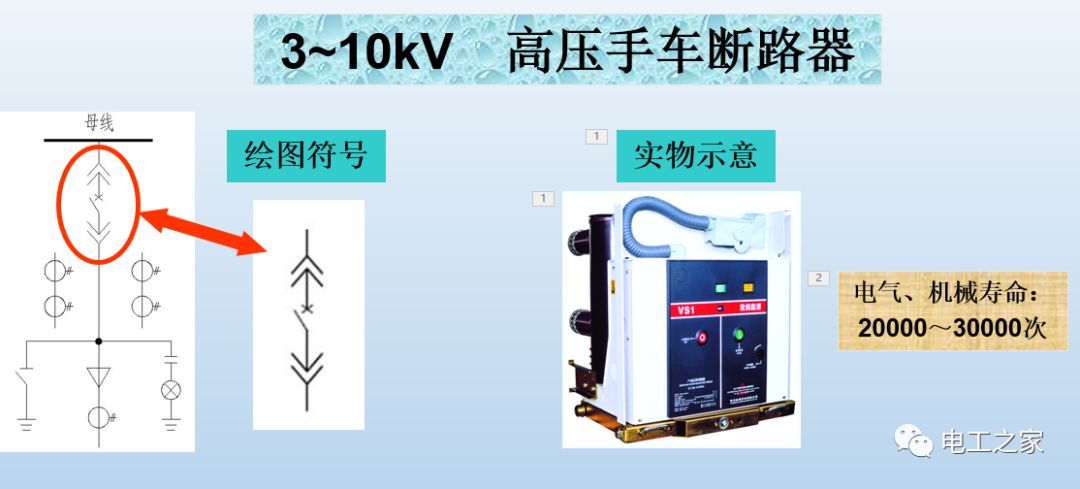

3~10kV高压手车断路器——柜式配电示意图

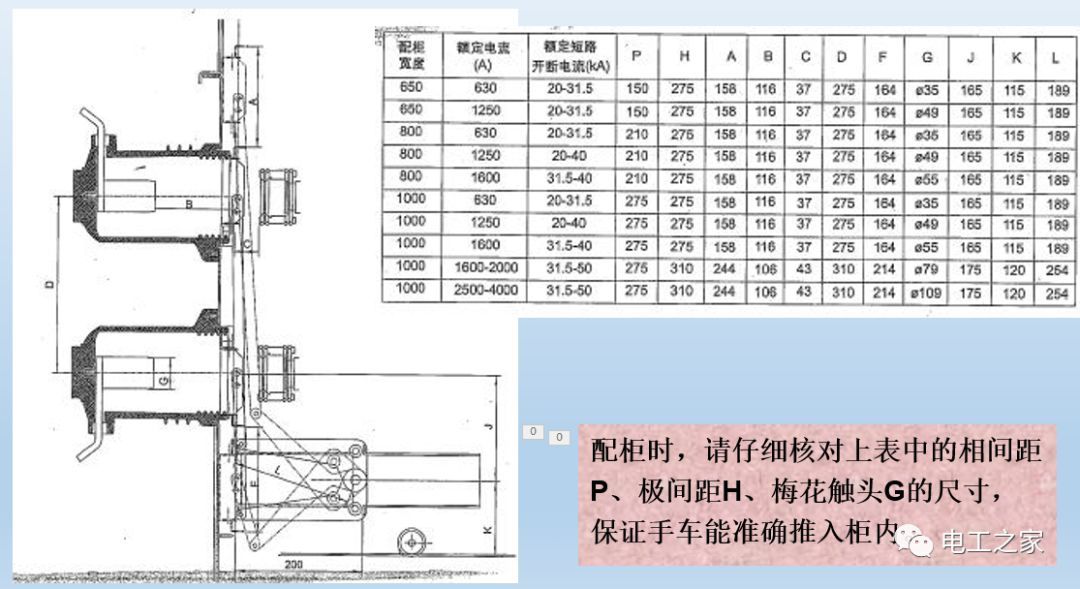

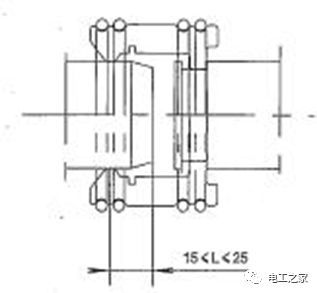

手车配柜时，动、静触头的触头啮合尺寸必须满足上述要求。

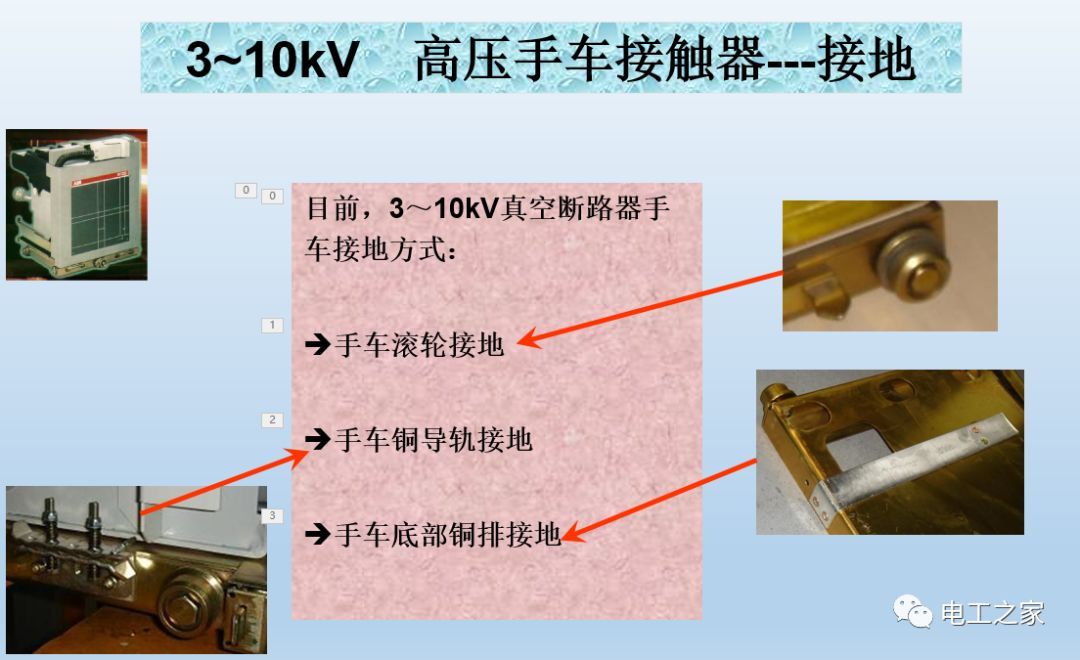

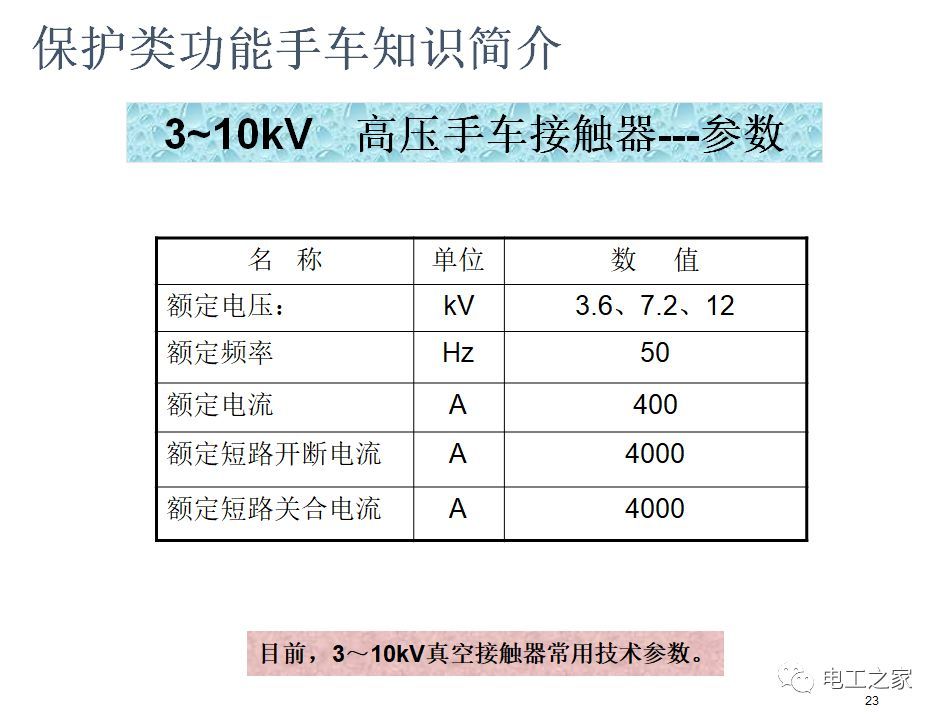

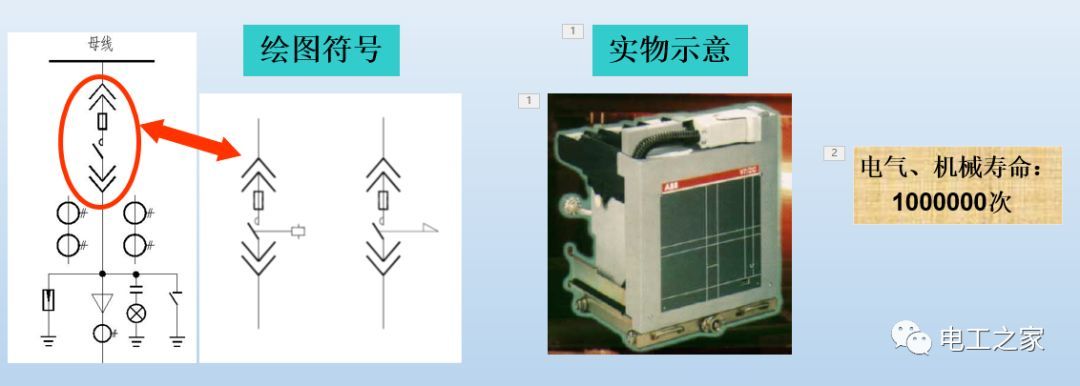

3~10kV高压手车接触器

功能:配有专用高压熔断器，可开关负载电流，过载时自动跳闸，切断过载电流。用于频繁操作的场合。

高压手车接触器的优点

极低操作过压

较少维护

电气和机械寿命长

可与微机控制系统配合，适合安装在移动式变压器中

车站和开关站

遥控

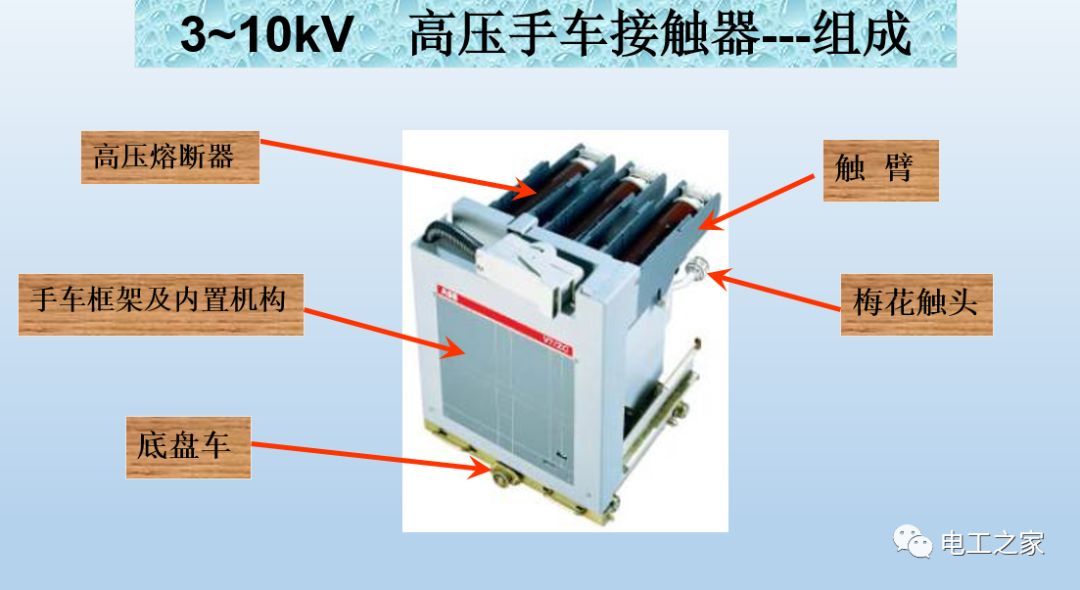

组成:它由底盘、保险丝、接触臂、动触头、机架和内部机构组成。

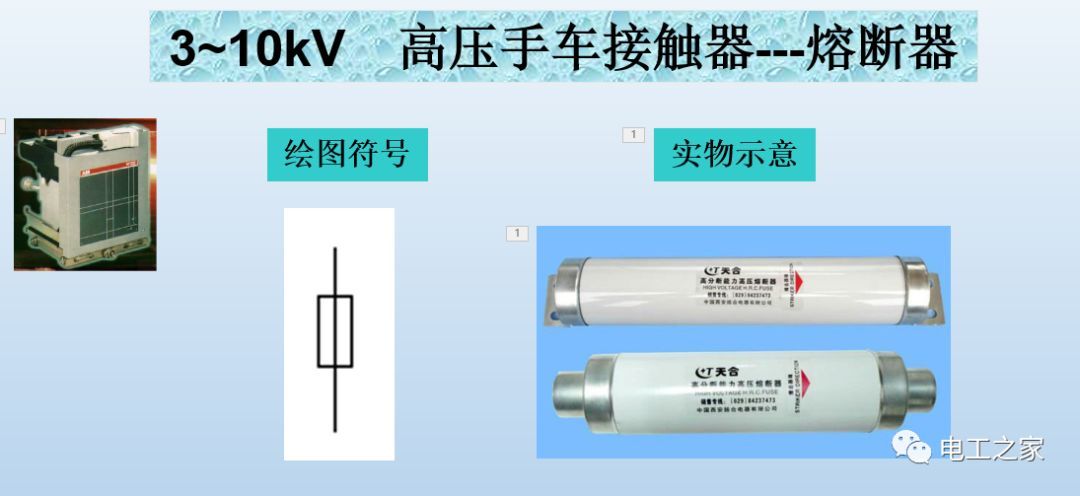

功能:当电路过载或短路时，当电流超过规定值一段时间时，通过熔化熔体自身产生的热量来断开电路的开关装置。一般选择:WFNHO型号较大电流250A

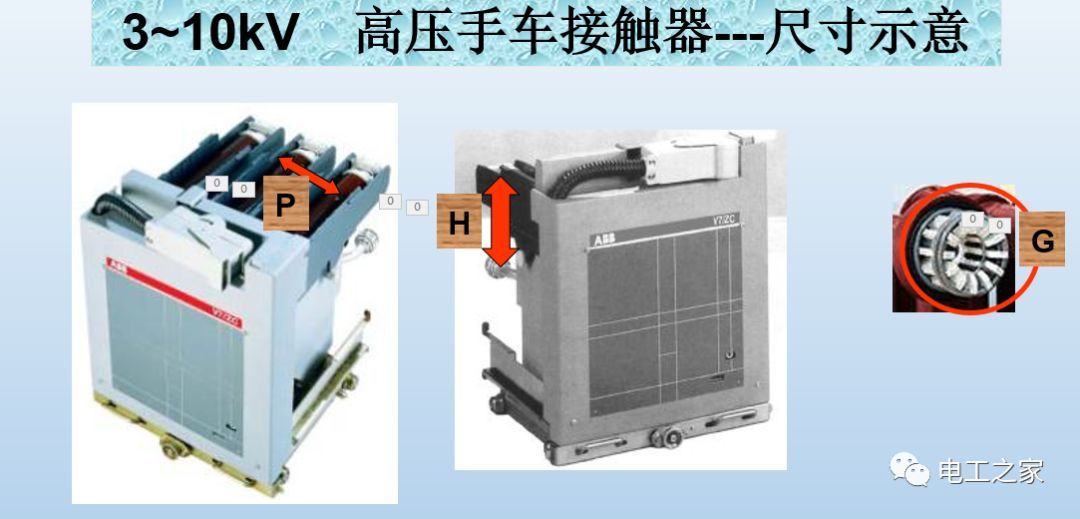

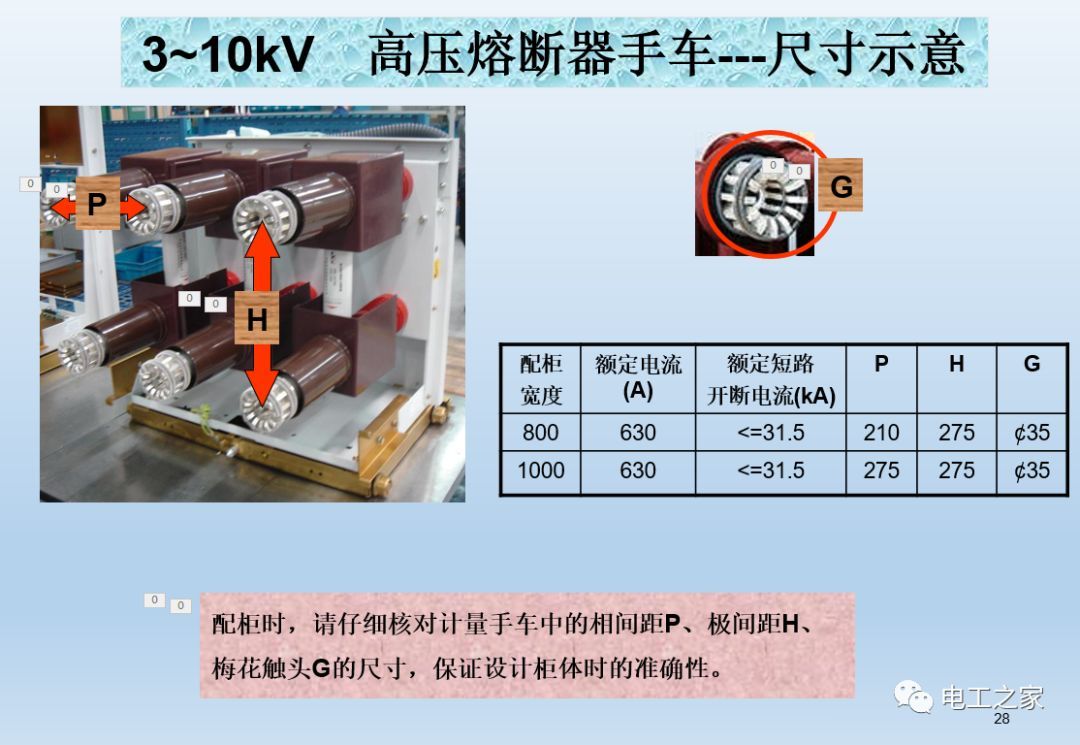

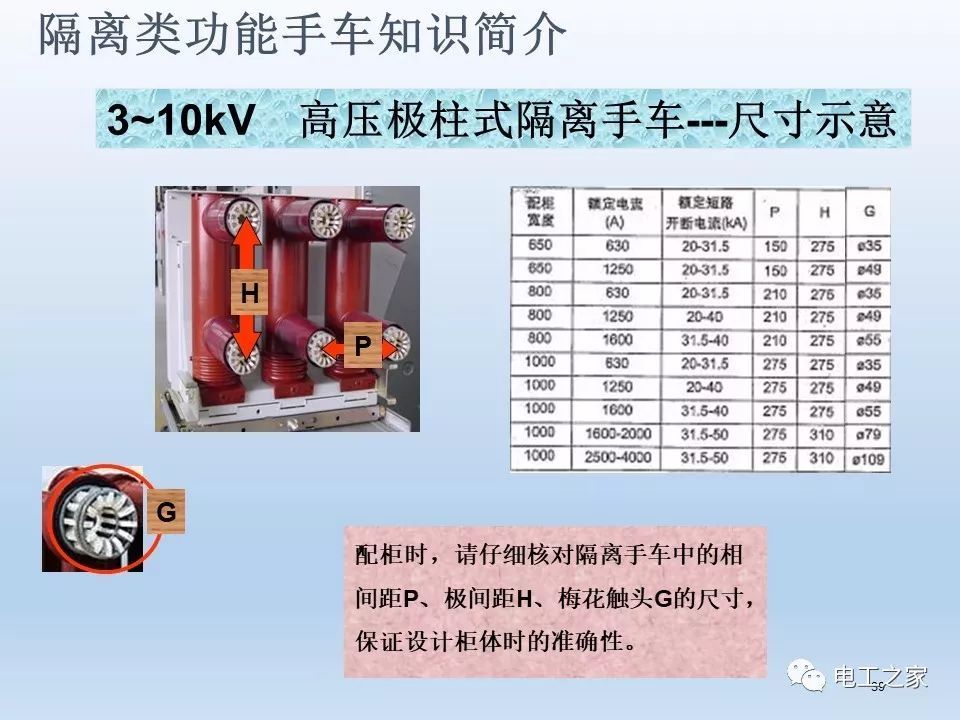

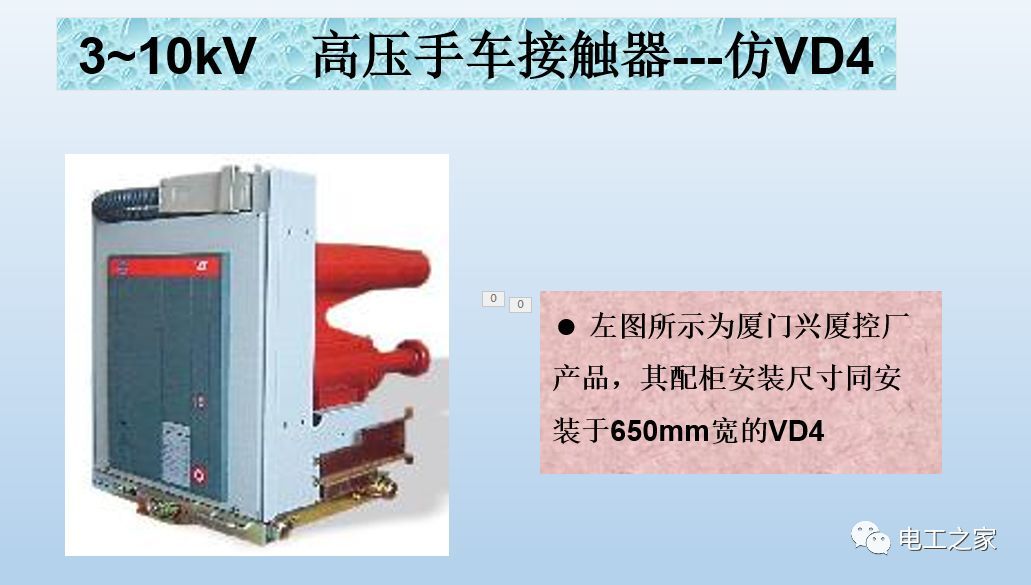

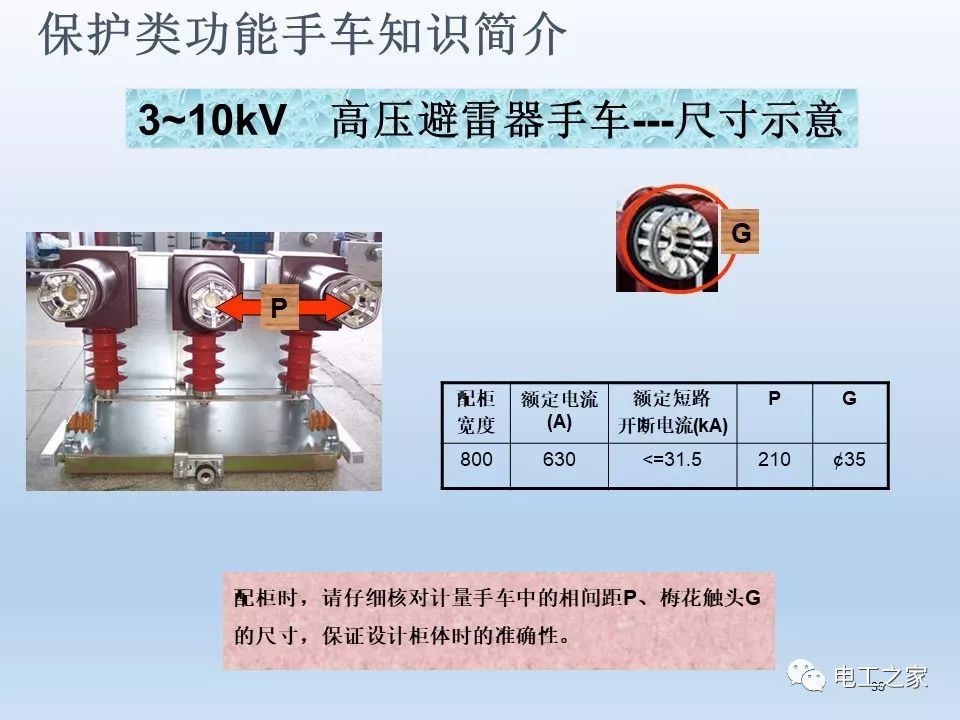

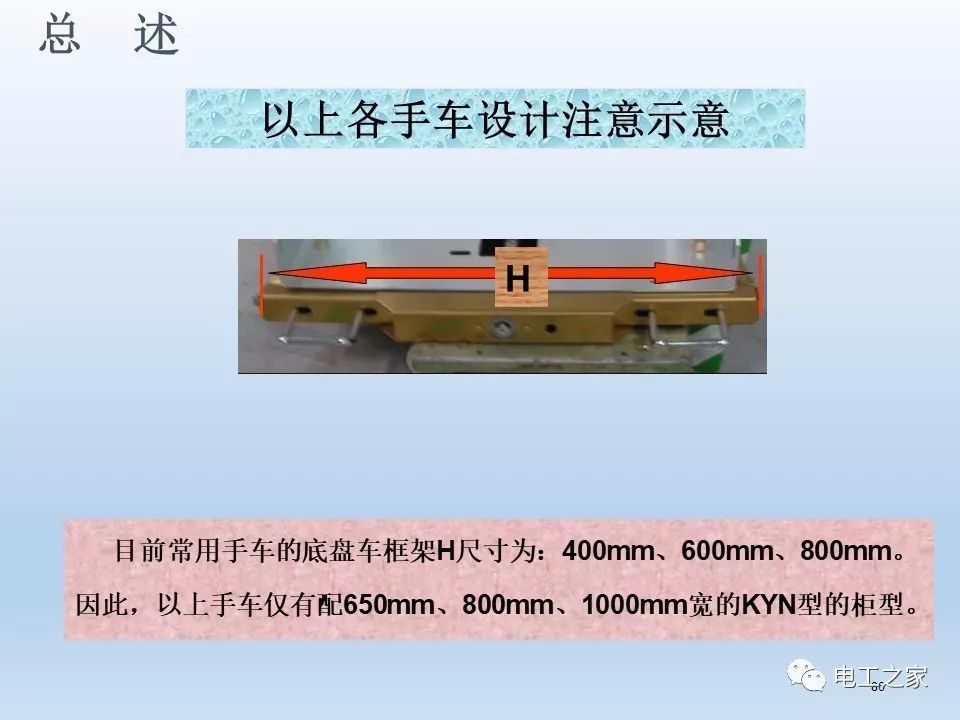

对于手车式真空接触器，相间距P = 150，极间距H = 205，梅花触头G = 35的尺寸通常在650宽的柜中匹配。

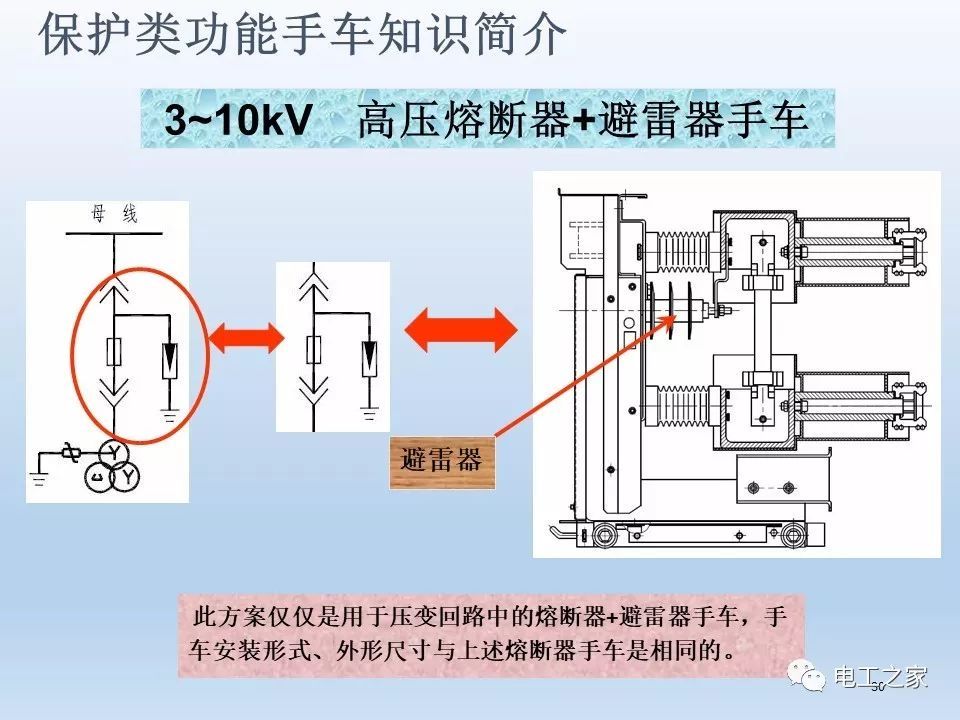

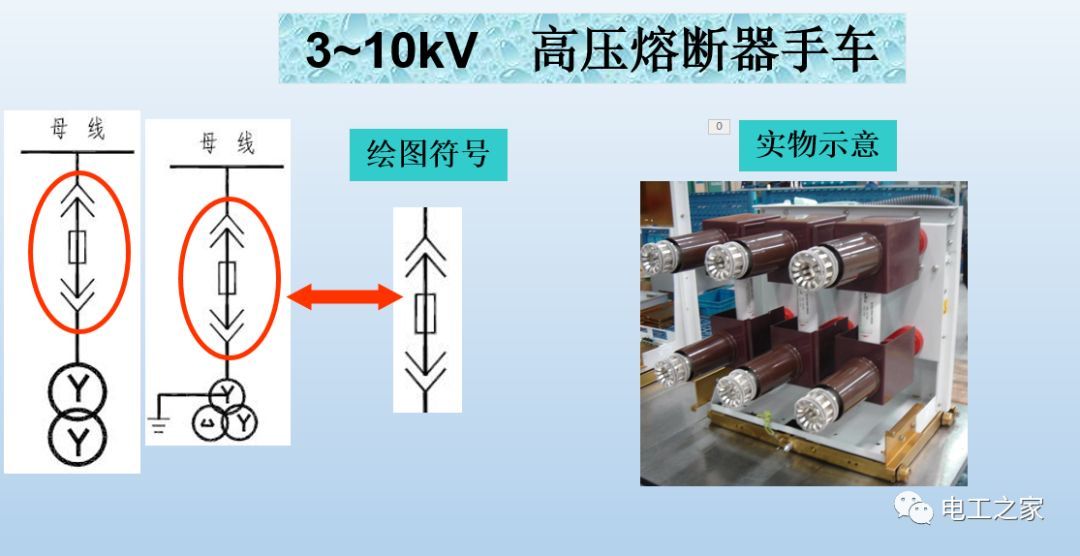

功能:保险丝在正常供电时通过负载电流。当负载电路过载或短路时，在电流超过规定值一段时间后，保险丝自身产生的热量熔化熔体并迅速切断电路。保险丝安装在手推车上，以便更换和维护保险丝。

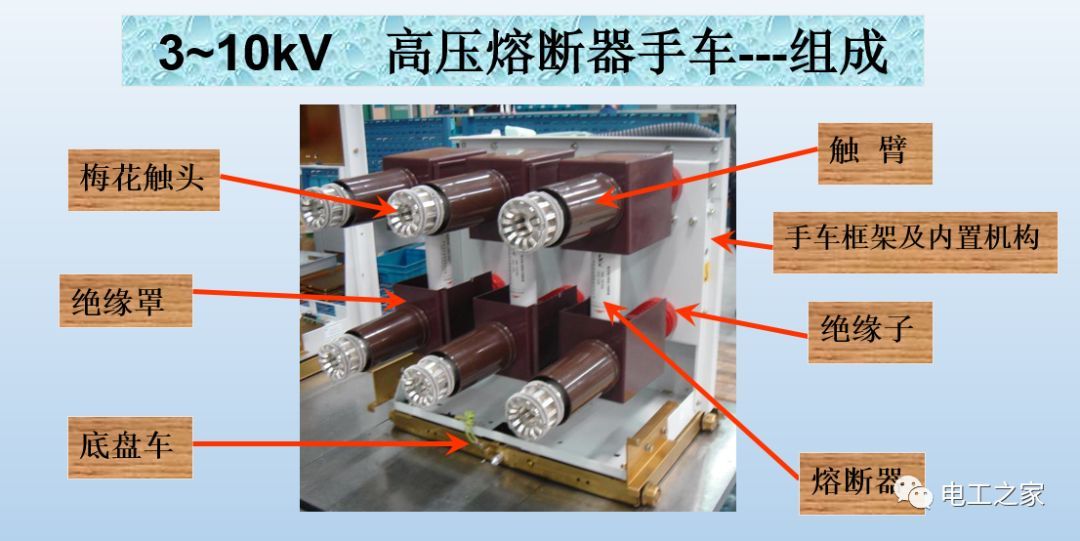

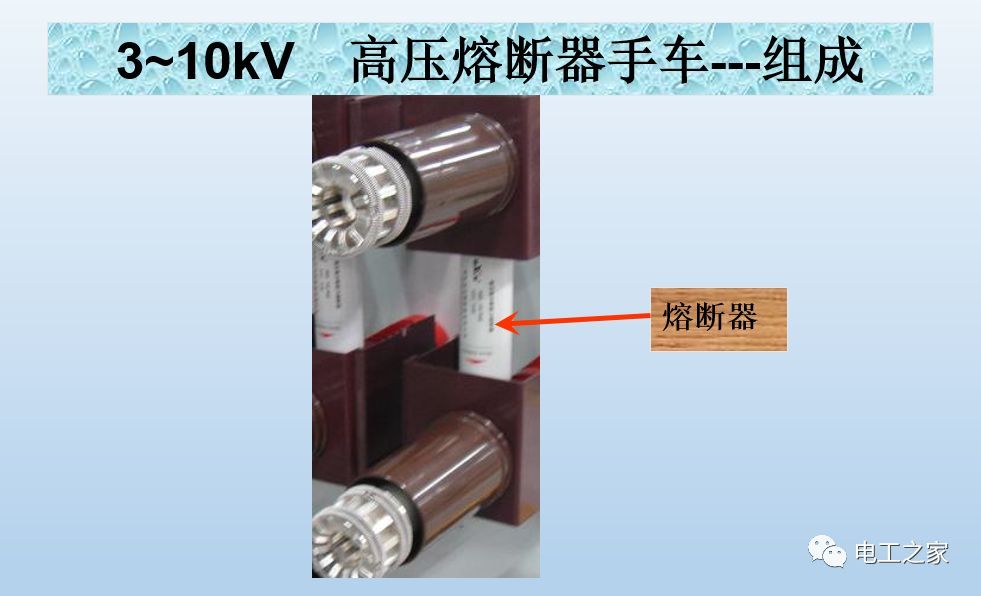

组成:由底盘车、高压熔断器、接触臂、动触头、绝缘罩、绝缘子、机架和内部机构组成。

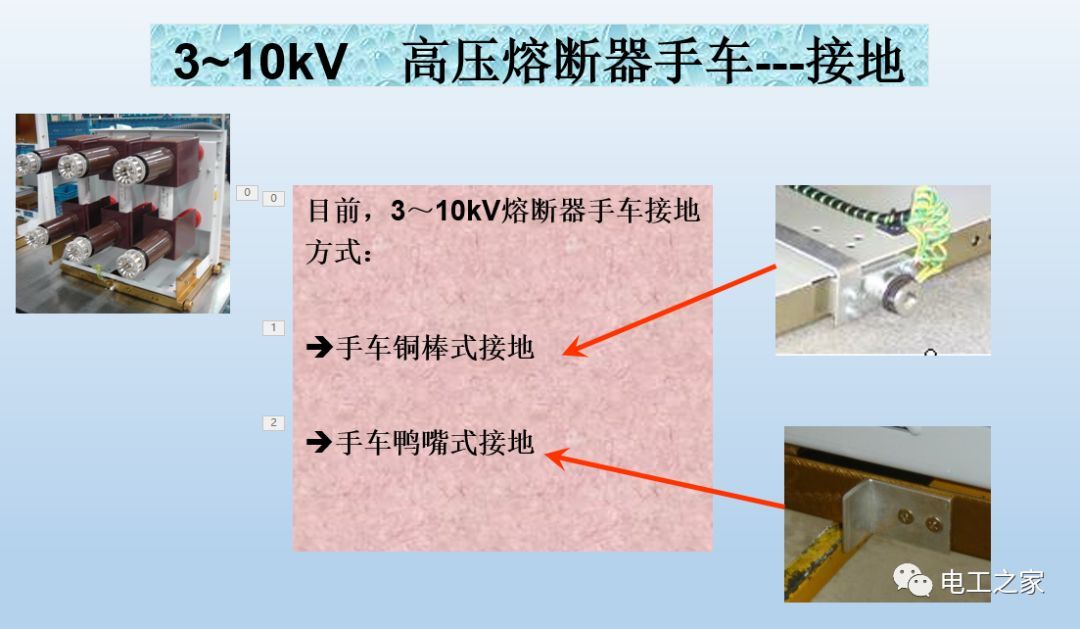

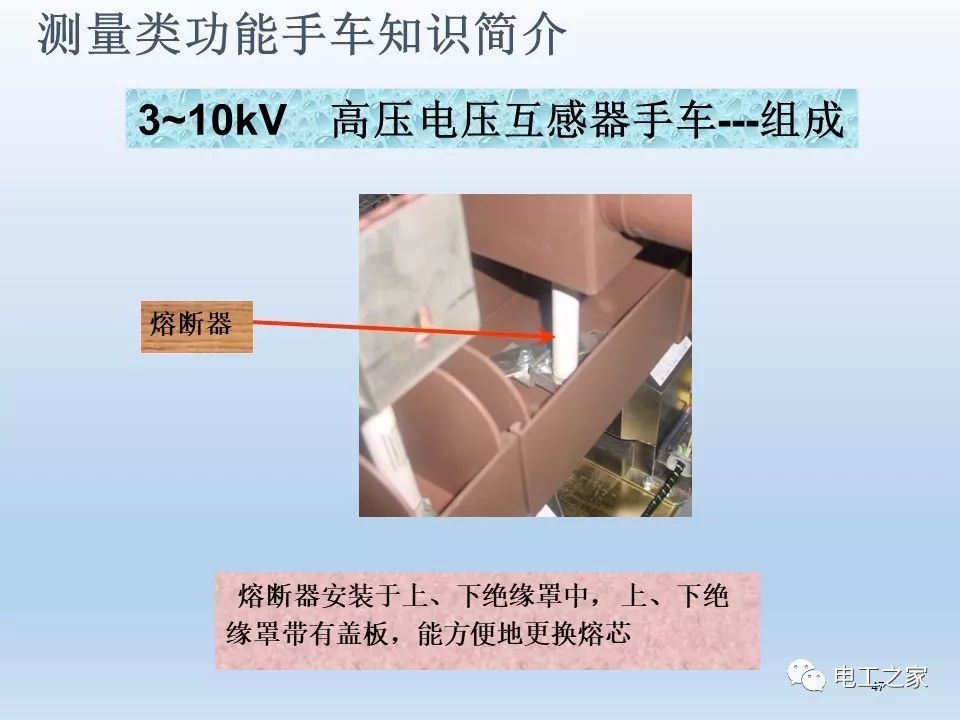

保险丝安装在带有盖板的上下绝缘盖中，可以方便地更换保险丝芯。

2

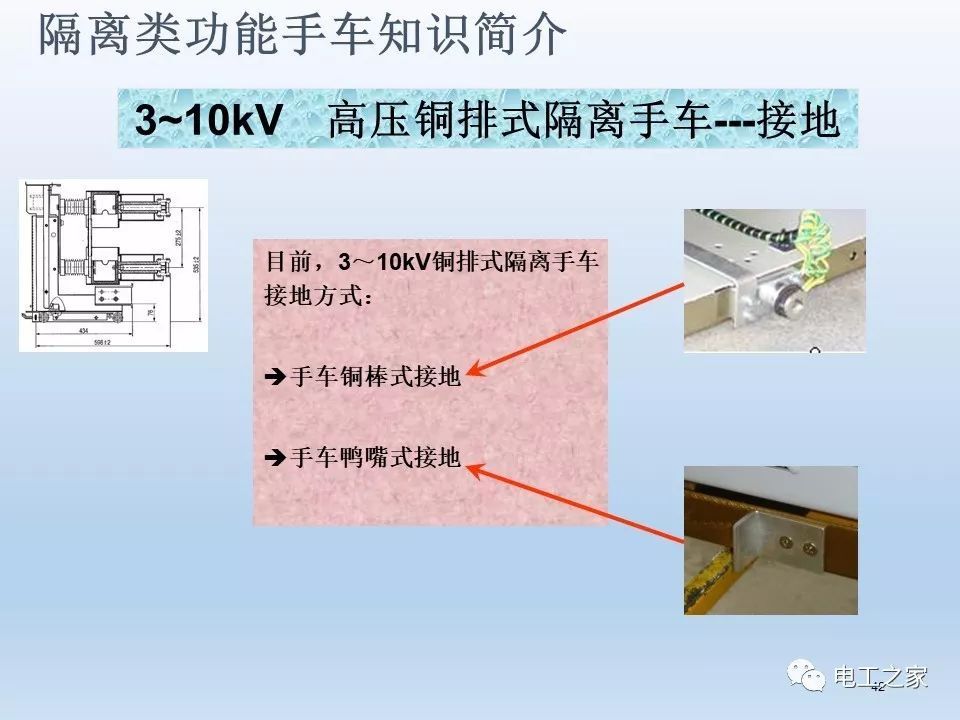

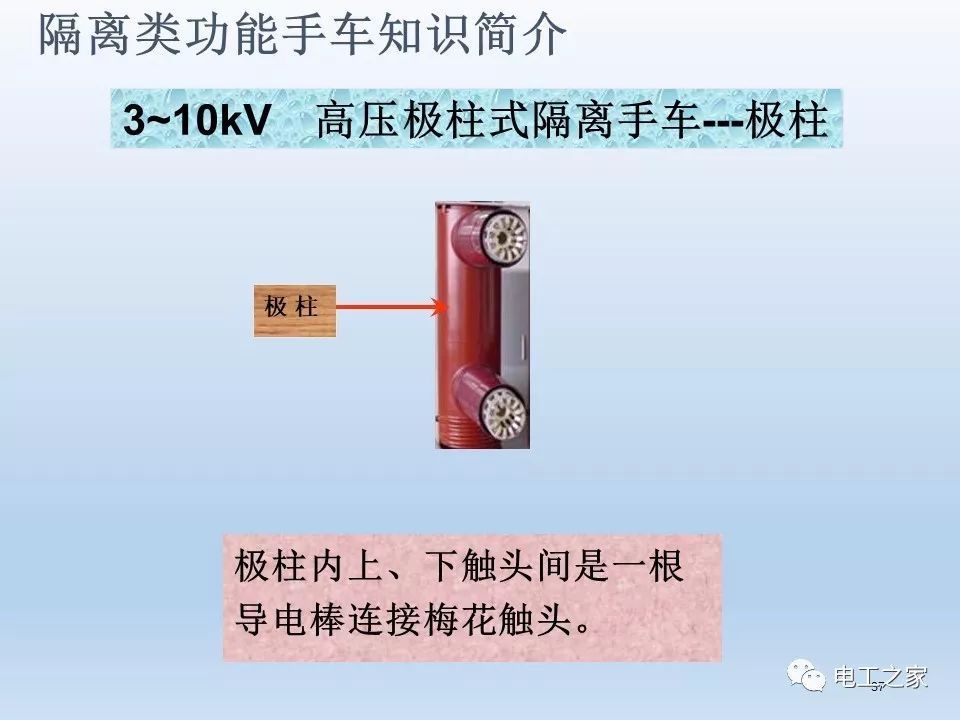

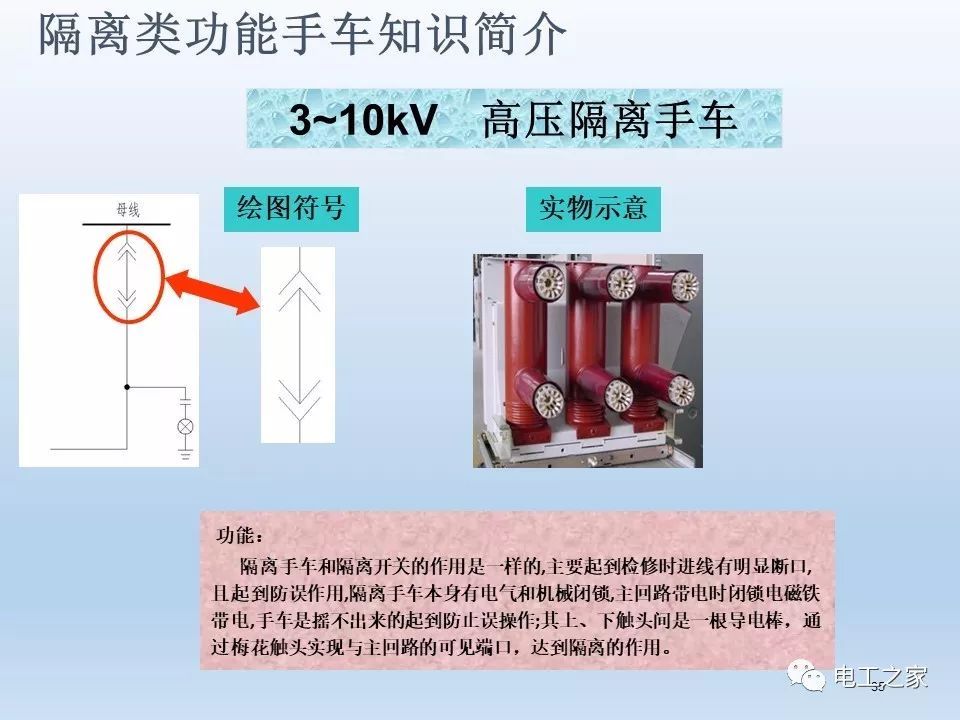

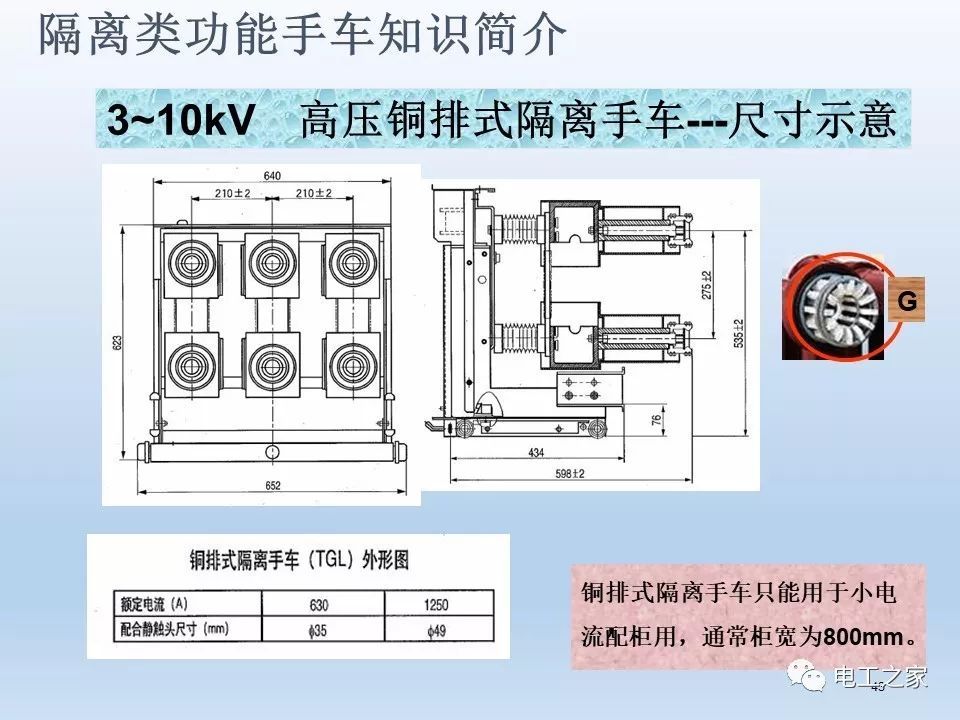

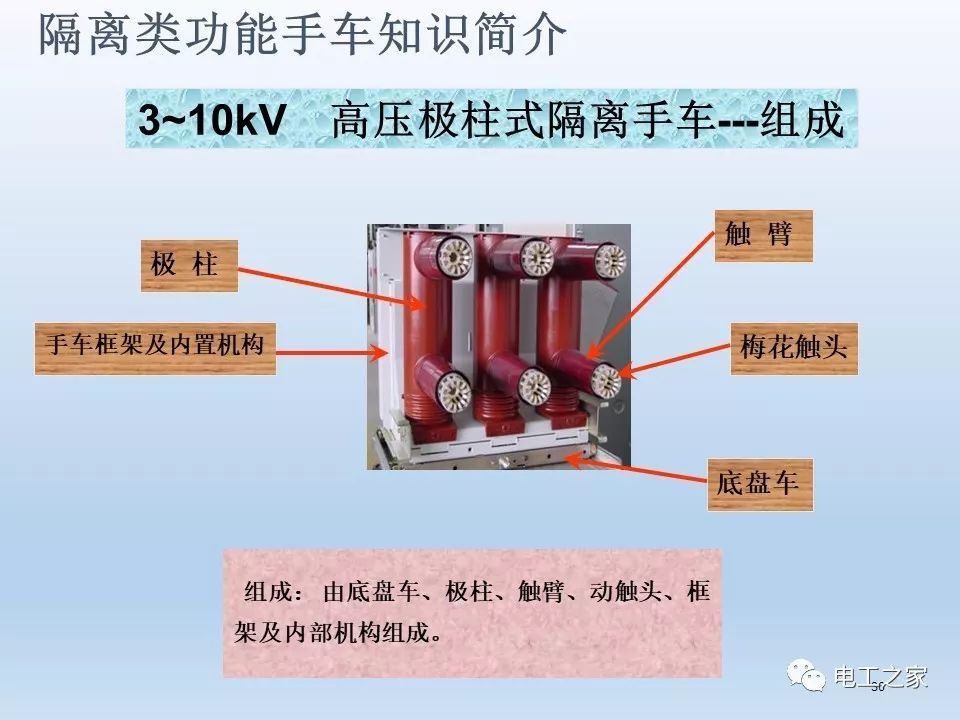

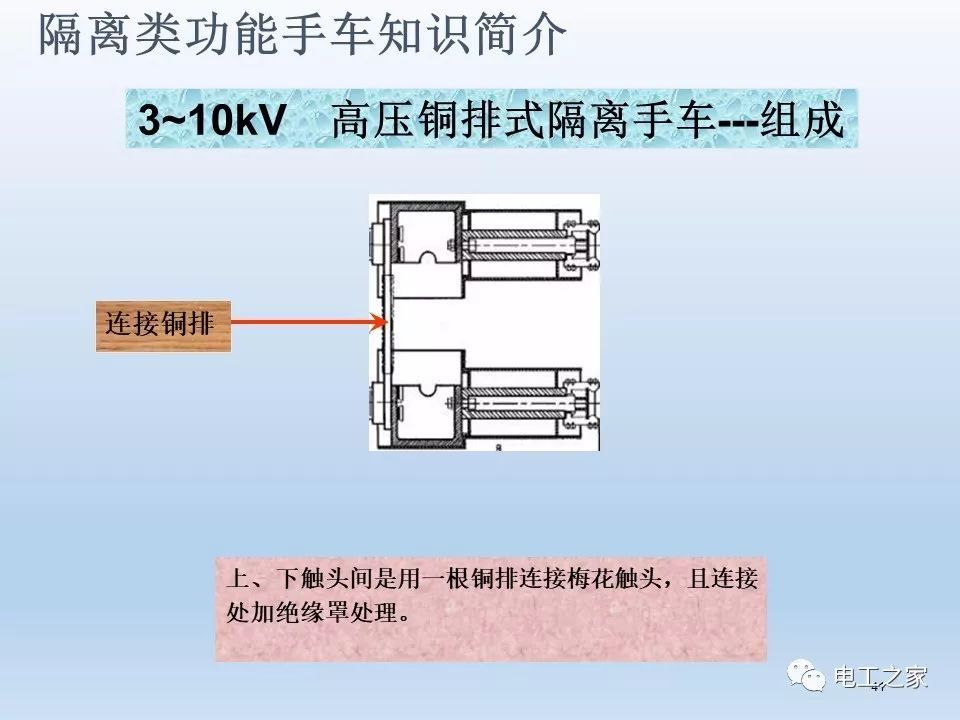

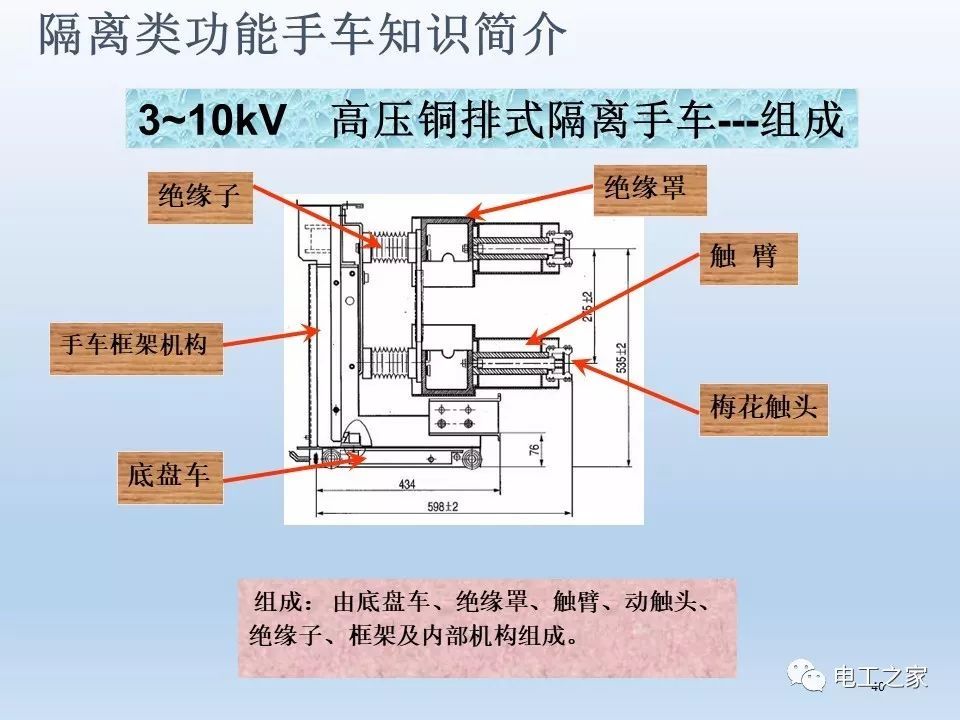

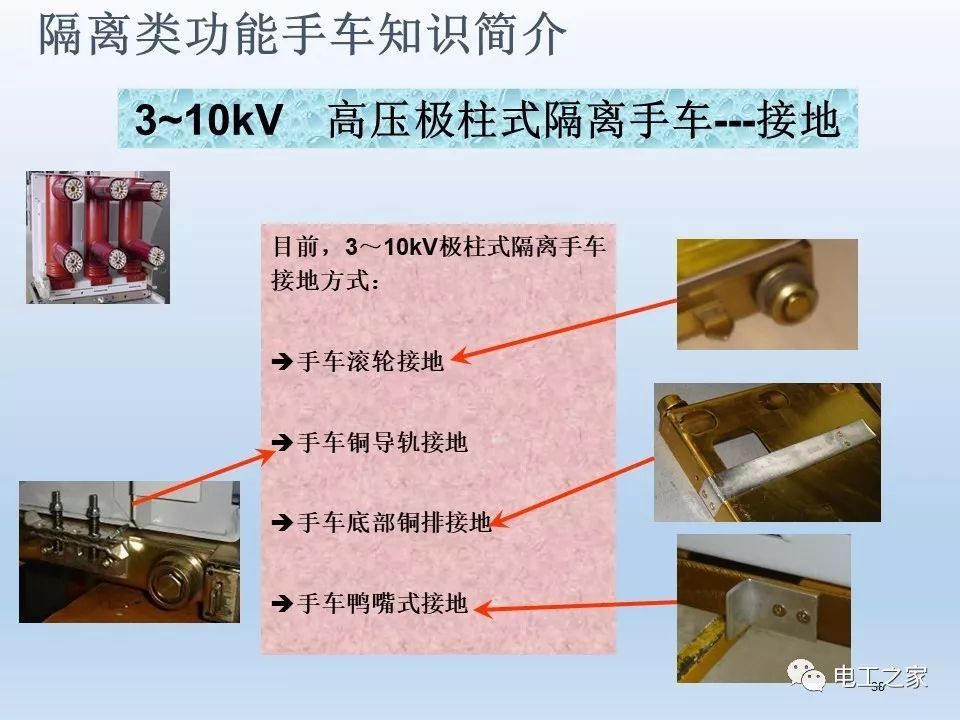

隔离手车知识简介

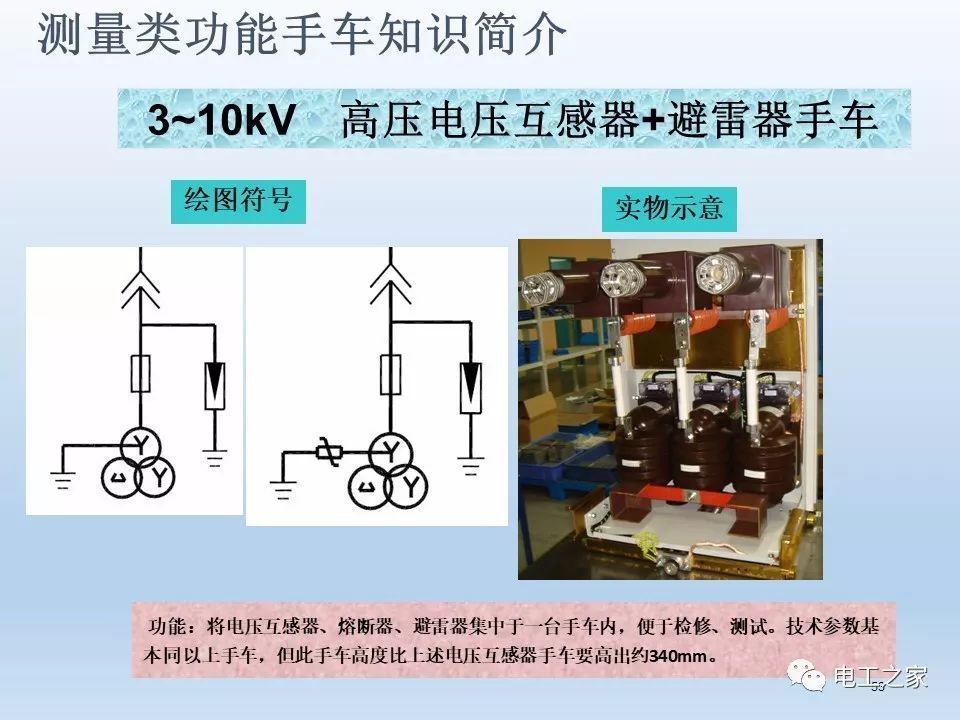

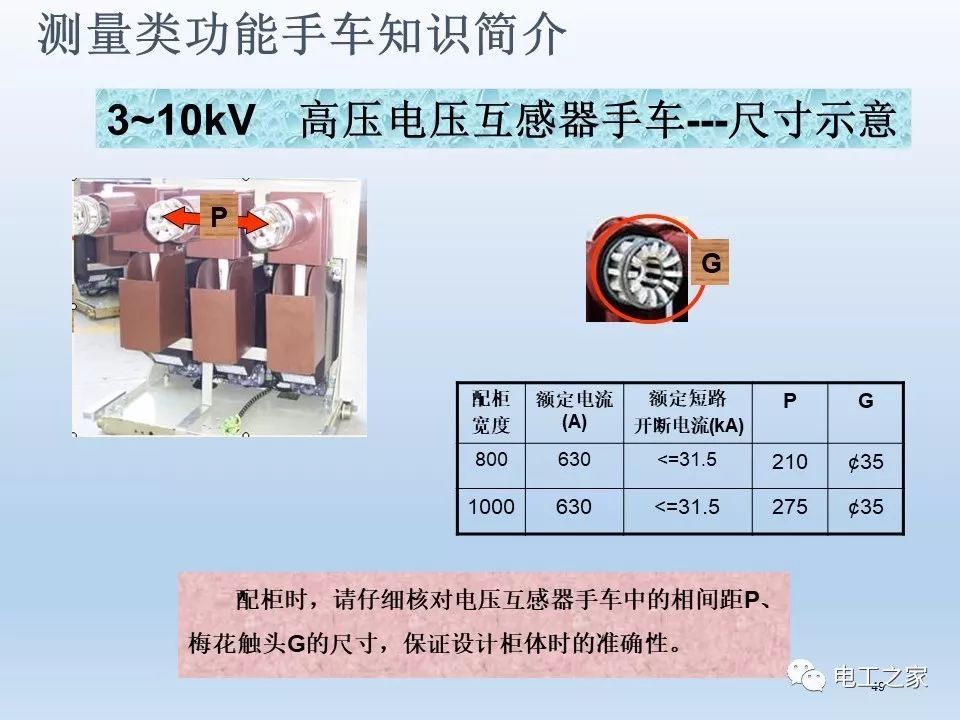

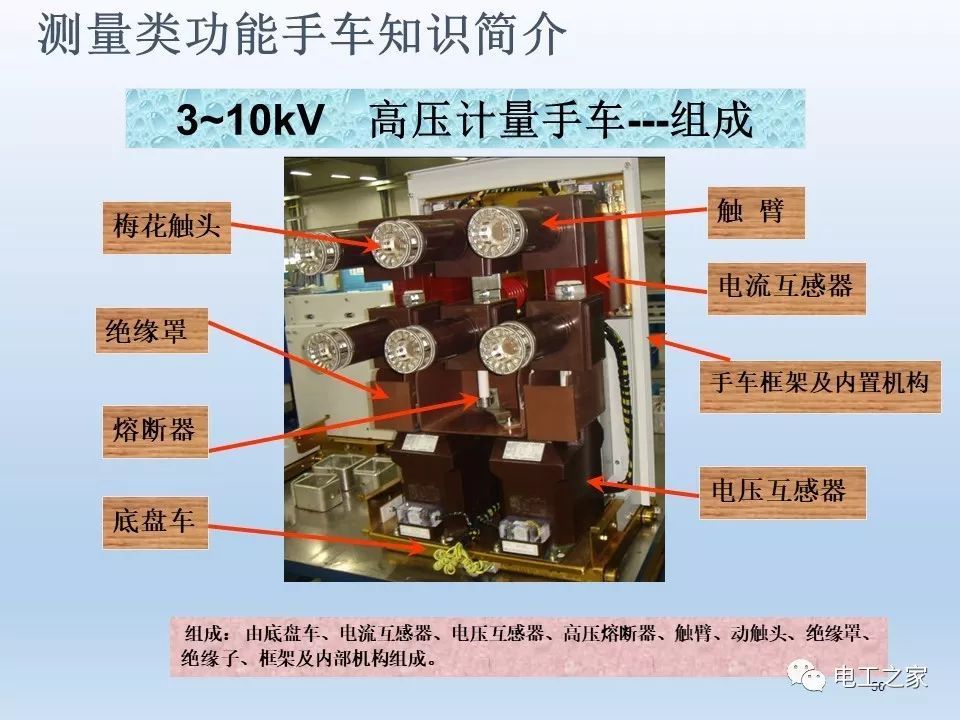

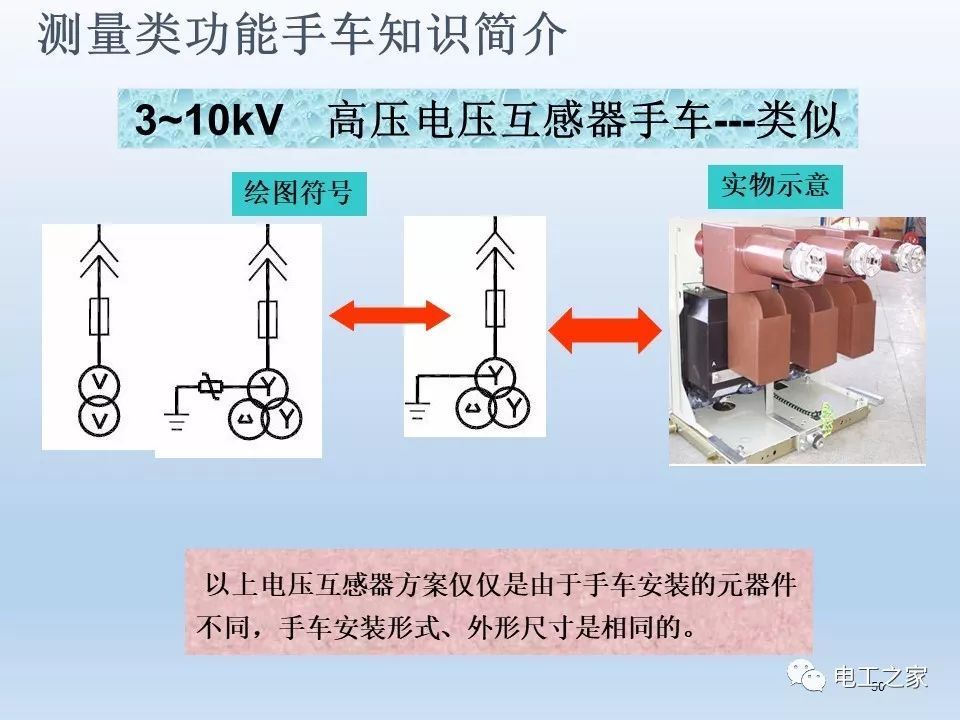

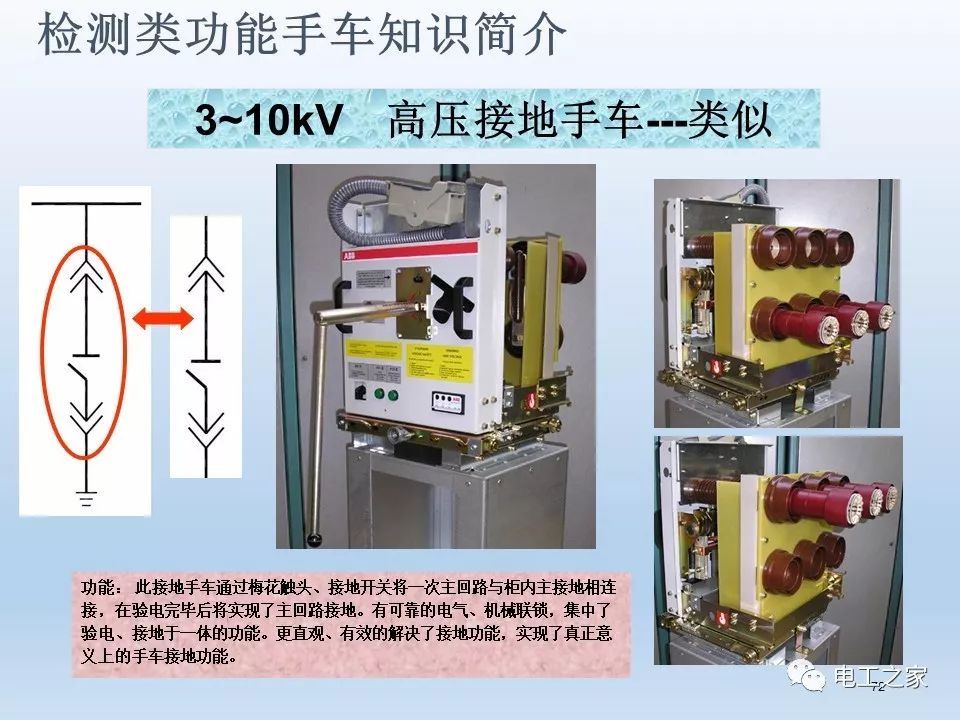

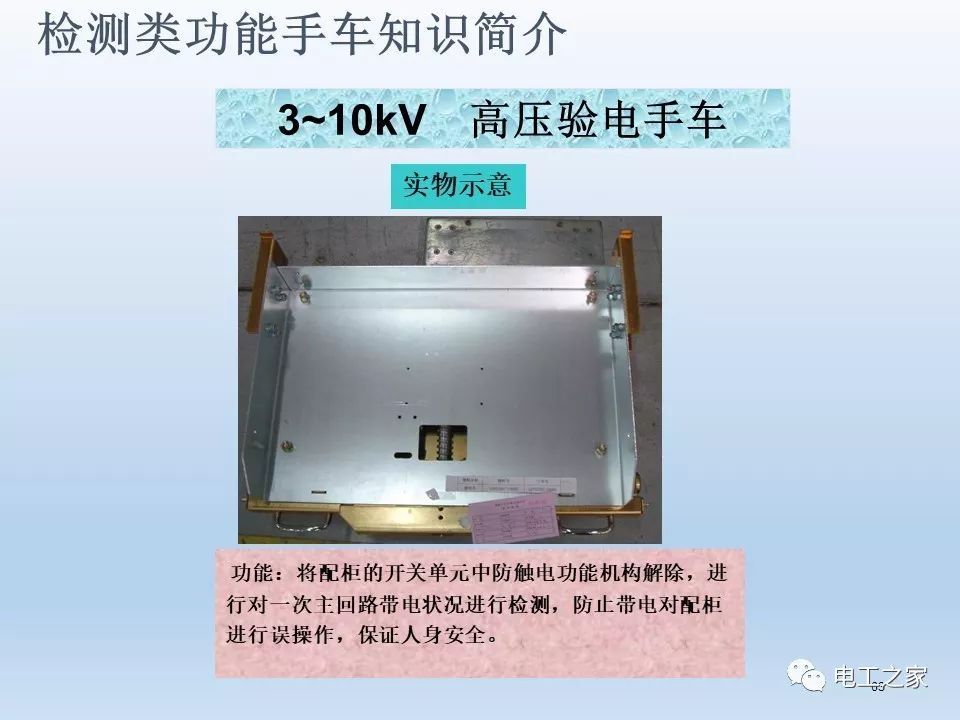

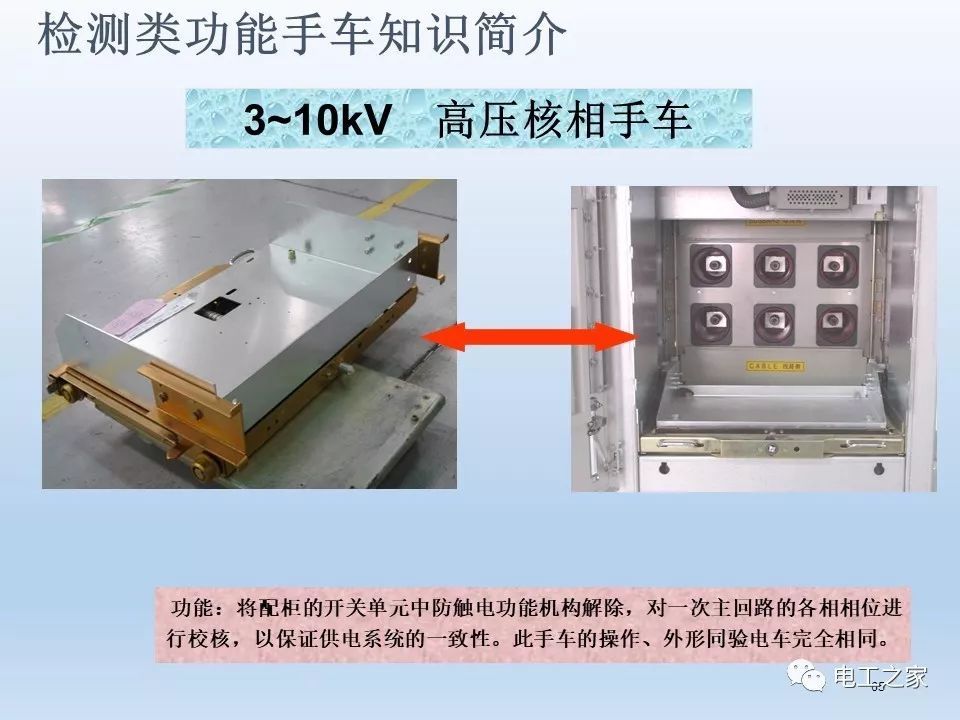

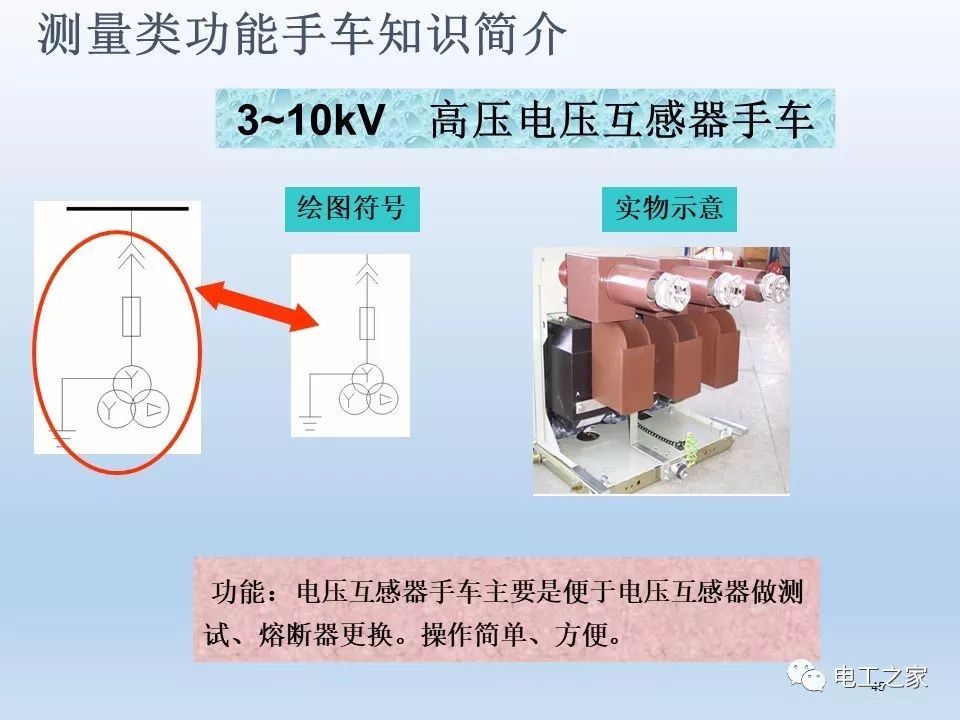

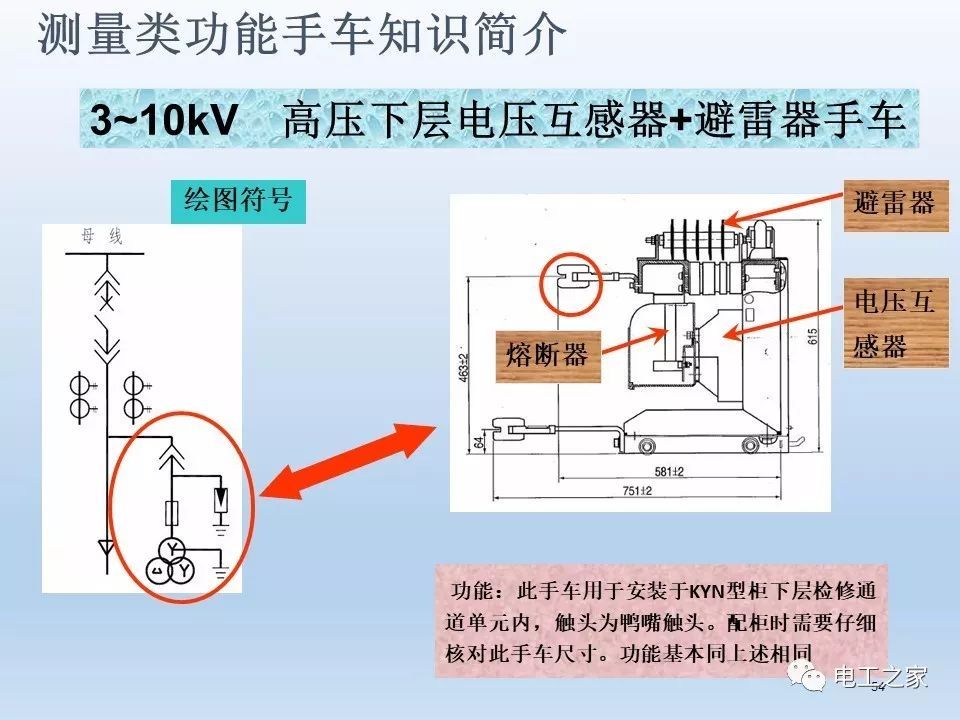

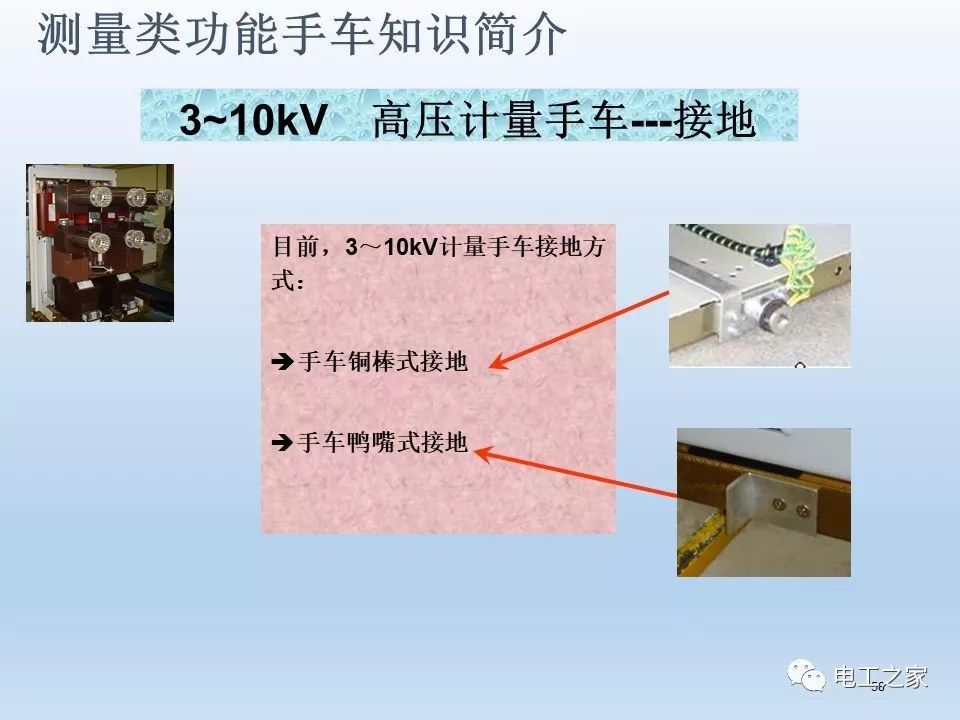

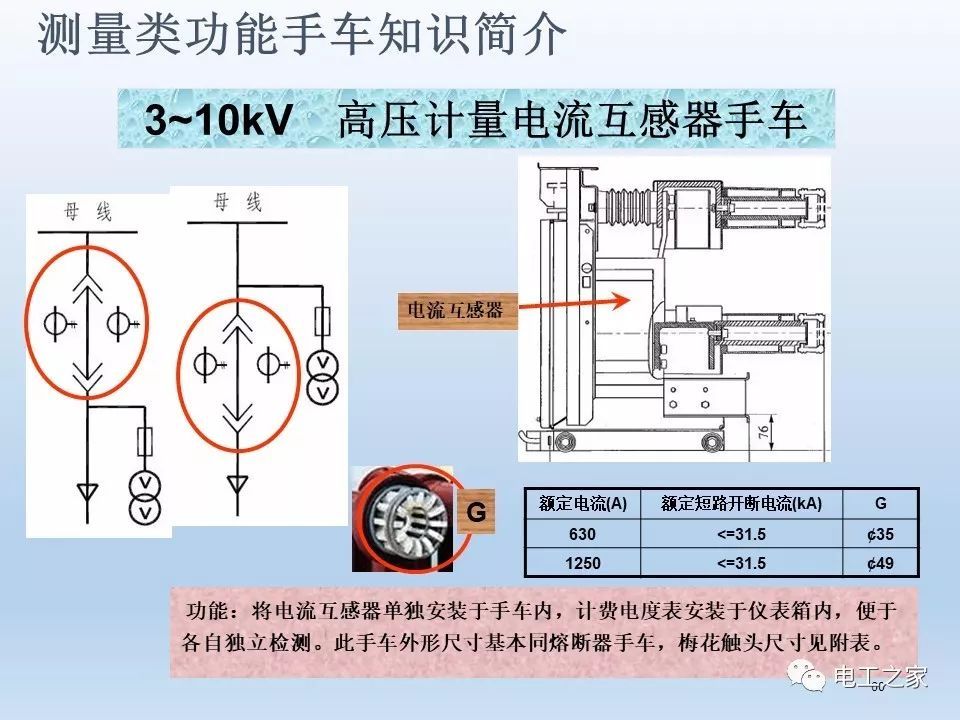

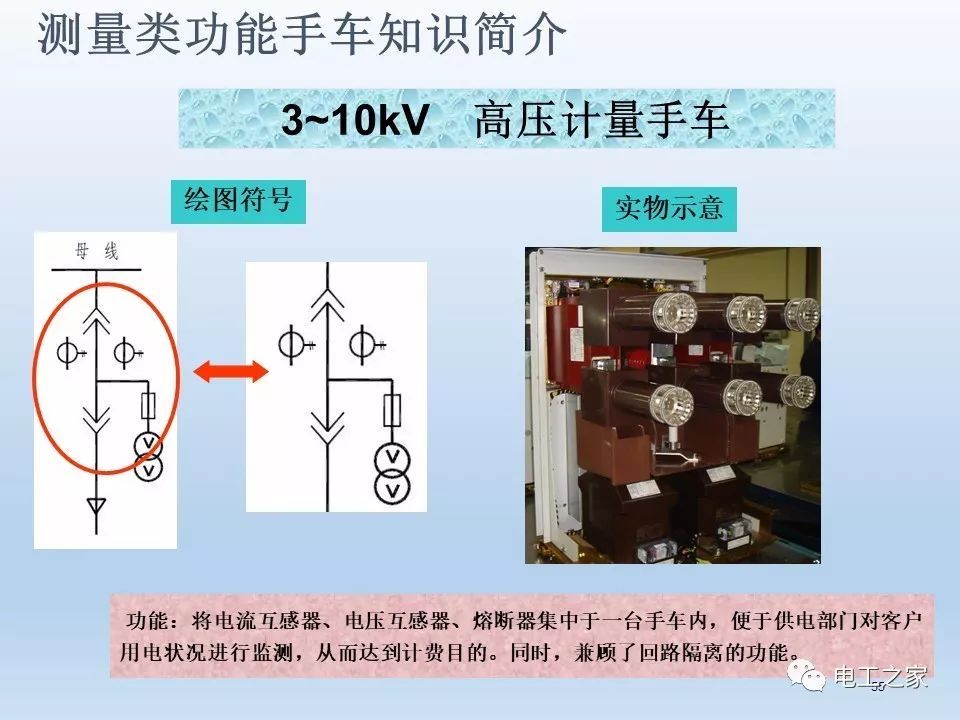

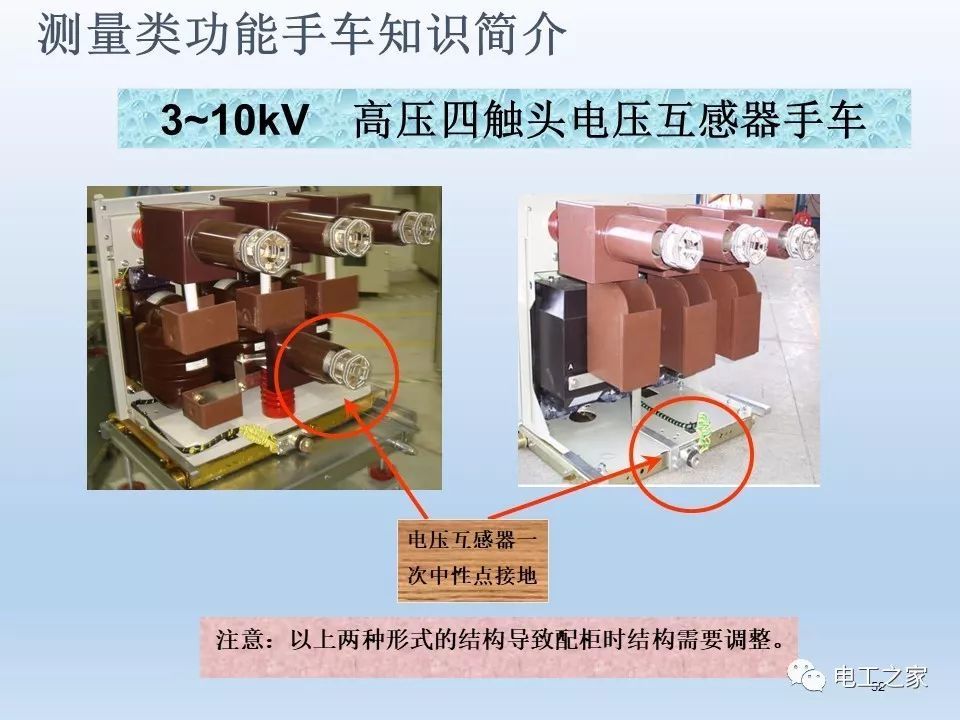

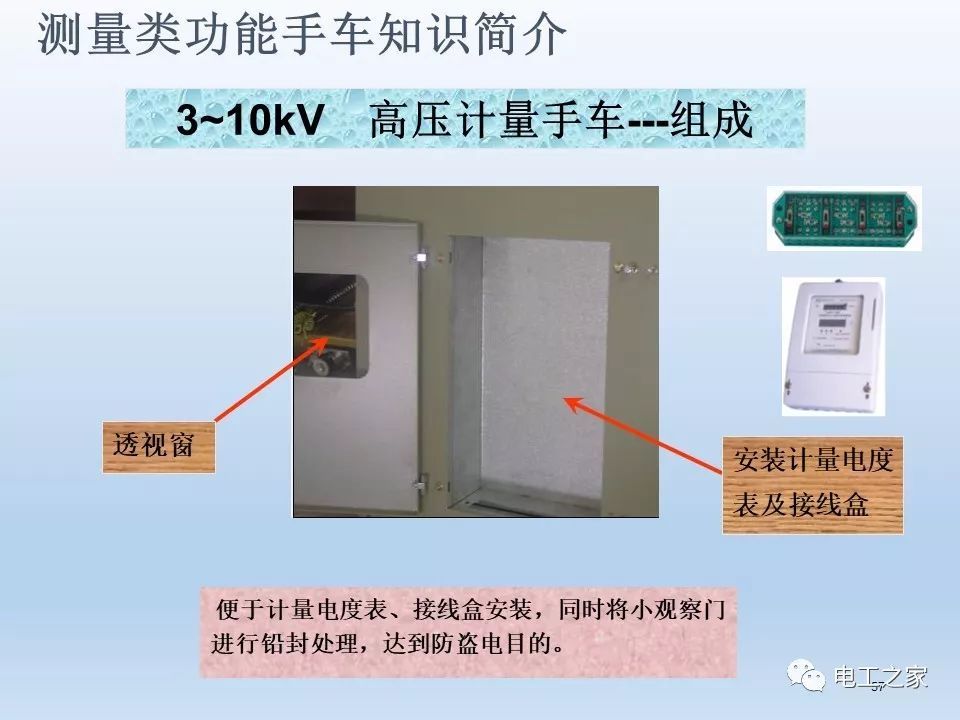

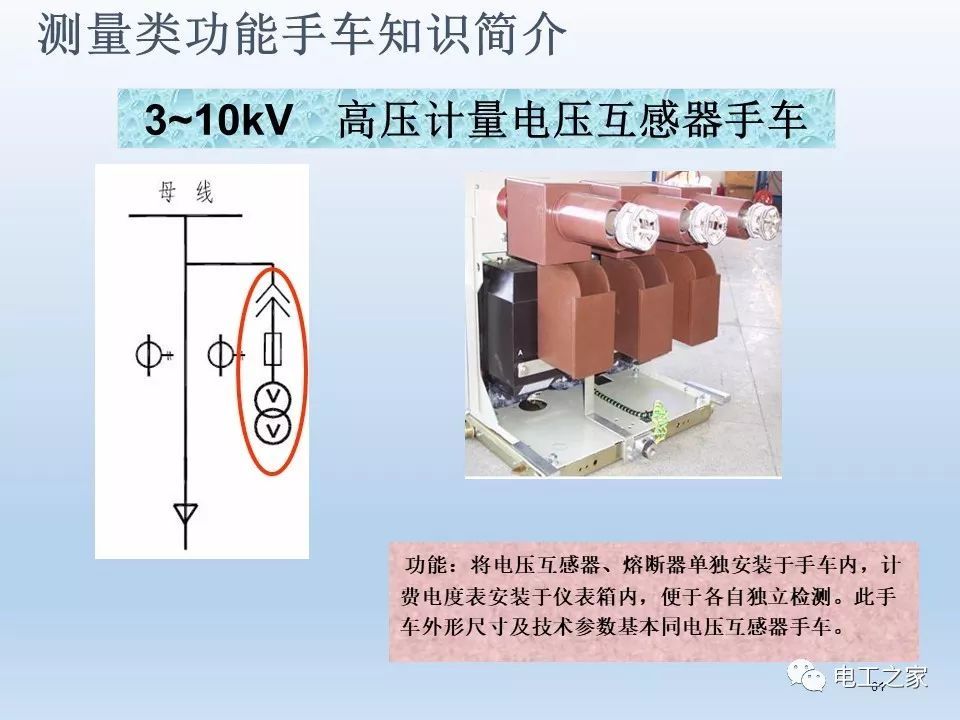

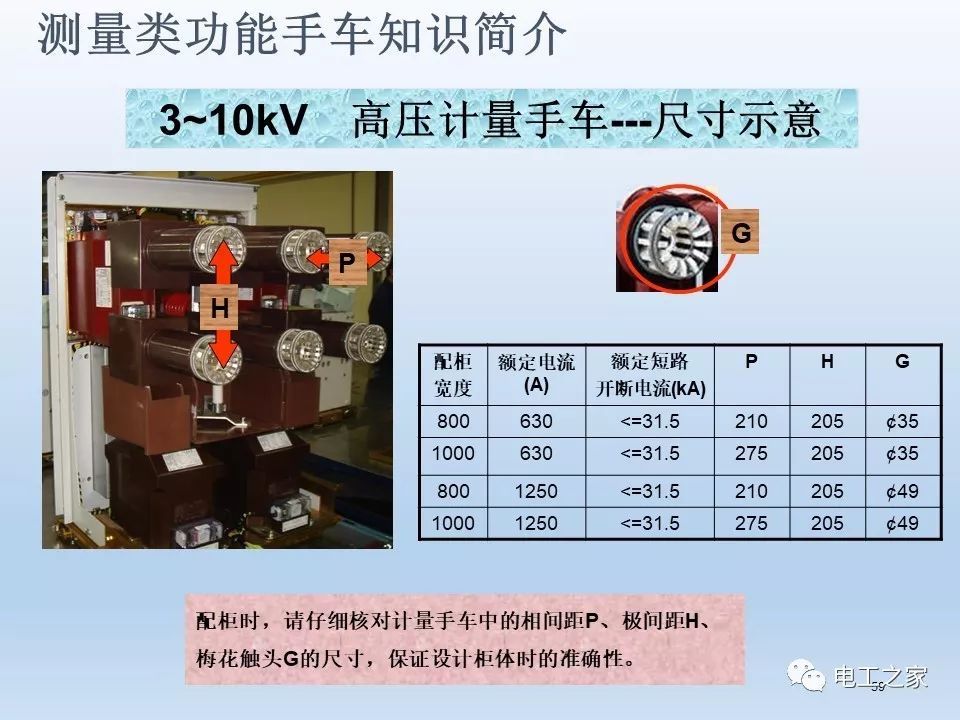

第四章介绍了测量功能手车的知识
